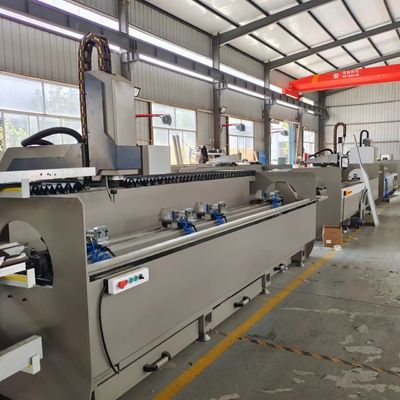

3000mm CNC per la perforazione dell'alluminio macchina 4 asse Cnc centro di lavorazione

Profil di alluminio 3 asse CNC per la trivellazione

Funzione: Perforazione di fori di fresatura su materiale in alluminio

Serie WSZ-CNCè un centro di lavorazione completamente automatizzato con 3 assi di interpolazione per la lavorazione

di profili in alluminio con sezione trasversale di 130×150 mm (se la tavola di lavoro non deve ruotare, la sezione sarà grande)

Un elettrospindolo raffreddato ad acqua da 6 kW consente la produzione di elementi lavorati e fresati su misura

I punti salienti
• Lavorazione a pendolare a più pezzi (2 aree di lavoro, 4 pezzi)
• Area di lavoro X assi fino a 6000 mm (Optimum: può scegliere 5500 mm 3000 mm 3200 mm ecc.)

1. Questa macchina di fresatura per trivellazione CNC caratteristica principale

● È adatto per la lavorazione di fori rotondi, fori di slot, fori per chiavi, fori di forma speciale di materiali industrialiprofili, porte e finestre in lega di alluminio, profili in lega di alluminio per pareti a tenda e fresatura di profili in alluminio, la carenatura, l'incisione in piano e altri processi.

● L'albero principale utilizza un albero principale elettrico raffreddato ad aria con una potenza di 6 kW e una velocità di rotazione da 6000 a 18000 giri al minuto.

● Il sistema di controllo è dotato di una libreria grafica professionale e di una libreria di profili, che è facile da usare ed efficiente.

● Il tavolo di lavoro è ruotato a 180°, 90°~0°~+90°, il profilo può essere lavorato su tre lati contemporaneamente.
la lavorazione a buco profondo può essere eseguita ruotando il tavolo da lavoro per migliorare l'efficienza e la buona qualità.

● Utilizza un sistema automatico di alimentazione di olio di mercurio e il tagliabagno adotta un dispositivo di raffreddamento a spruzzo controllato dal sistema.

● Le parti principali della macchina utensile sono di struttura in acciaio, tutte sottoposte ad invecchiamento da vibrazioni e trattamento di riduzione dello stress per garantire un funzionamento stabile

2.Campioni Fori dopo lavoro:

Fori rotondi, fori a fessura, serrature, fori per l'acqua, fori quadrati, di forma speciale

per la fabbricazione di apparecchi per la produzione di prodotti della voce 8528

Fresatura di fori di tutti i tipi su profili di alluminio

3. Parametro

● Asse X Viaggio: 3200 mm

● Asse X Velocità: 60M/min

● Asse Y/Z Velocità: 40M/min

●Asse Y Viaggio: 400 mm

●Viaggio dell'asse Z: 300 mm

● Dimensione complessiva: 4000*2000*2600 mm

4. Dettagli della macchina

4.1 Fuso principale: fuso elettrico da 6 kW

4.2Fabbricazione (clamp)

4.3 Pannello di controllo

4. Fornire servizi:

1- Fornire formazione gratuita quando si arriva a studio di fabbrica

2- Se necessario ingegnere andare all'estero formazione: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno

A causa di Covid-19, possiamo anche fornire:

1. Prima della consegna: manuale di funzionamento della macchina, manuale dell'utente del software di programmazione e video in cinese e inglese

2. Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere (può parlare inglese)

3. Dopo la consegna: video guild vi mostrerà il modo di impostare e modificare il sistema.
