Dettagli:
|
| Dimensione: | 8800*2500*2800mm | Dimensione di lavoro: | X/Y/Z> 6500*400*300mm |
|---|---|---|---|
| Campo di rotazione dell'asse C: | ±90° | Capacità del magazzino degli attrezzi: | 12 |

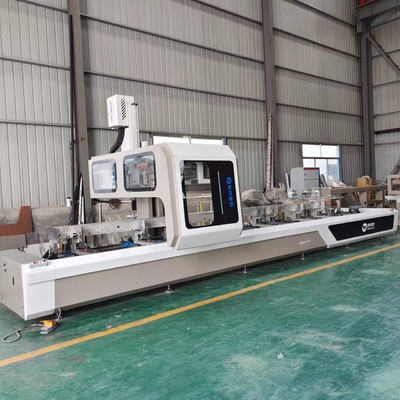

Il centro di lavorazione CNC a 4 assi, con una lunghezza di lavorazione netta di 6,5 metri, dispone di 12 pistoni di compressione di profilo posizionati automaticamente.Le dimensioni del profilo che possono essere collegate ai pistoni e lavorate sono di 400 mm. x 300 mm. Con il magazzino di cambio utensili a 12 pezzi, è possibile lavorare tutti i tipi di parti utilizzando diversi utensili.può essere lavorato da entrambe le superfici del profilo.
1Caratteristiche dell' attrezzatura
1. Utilizzato per la fresatura, perforazione, lavorazione meccanica, lavorazione della fresatura finale su profili di alluminio e PVC.
2. Operazioni specifiche non standard su profili diversi
3Sistema di controllo CNC
4- processo di precisione in ogni angolo compreso tra -90° e +90°
5. Sostituzione automatica degli utensili
6- Capacità di eseguire la lavorazione in due zone separate
7Maggiornale automatico per 12 attrezzi
8. posizionamento automatico della pinza
| Parametro del prodotto | |
| Rivista degli attrezzi | 12 Fori di fresatura |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 6500*400*300 mm |
| Velocità massima | 24000/min |
| Lunghezza di lavorazione | 6500 mm |
| Larghezza di elaborazione | 400 mm |
| Altezza di lavorazione | 300 mm |
| Sistema di controllo | Germania HANS PA sistema CNC industriale è dotato di software di programmazione CAD-CAM professionale |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| Componenti elettrici | Contattore CA Schneider francese, valvola elettromagnetica Airtac di Taiwan |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 9500*2500*2800 mm |
| Peso | 4500 kg (più o meno) |
| Funzione della macchina |
Fine fresatura, buchi di blocco, slot per l'acqua, buchi di installazione... Cambi utensili automatici Impostazione automatica degli strumenti |
2- Dettagli meccanici e campioni di lavoro
1.Controller:
Germania HANS PA sistema CNC
Software di programmazione CAM speciale per l'area del profilo in alluminio
2.Spindle:
Italia La testa di fresatura rapida Olispeed è raffreddata ad aria, funziona con 9 kW 24.000 giri/min

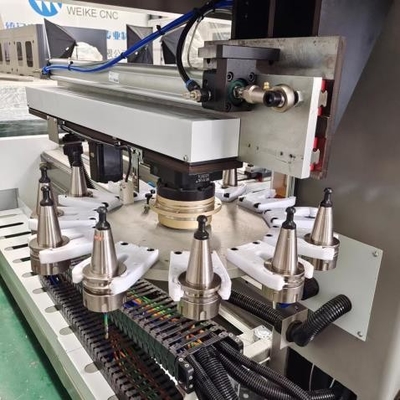

3.Rivista degli strumenti
Tenitore utensile ISO30 e ha 12 riviste per il cambio utensili

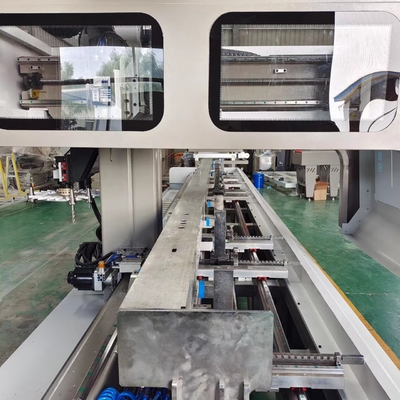

4.Clampe:
Le pinze progettate con brevetto autorizzato possono adattarsi a diversi profili di larghezza e altezza.
5- Campione di buchi dopo il lavoro.
3.Altri prodotti
4I nostri servizi
1- Fornire formazione gratuita quando si tratta di studio di fabbrica.
2. Se necessario ingegnere andare a formazione all'estero: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
5Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
6Qualche domanda?
1Perche'si chiama centro di lavorazione a 4 assi?Quali sono le funzioni?
2Quali sono i vantaggi di 4 assi su 3 assi?
3Ci sono istruzioni per l'addestramento?
4- Quanto dura ilGaranzia?
5. I 4 assi possono essere personalizzati secondo le mie esigenze?
6Di che marca sono gli accessori?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
