Dettagli:
|
| Rivista degli attrezzi: | 12 Fori di fresatura | Legno di sega: | 300 mm |
|---|---|---|---|
| Sistema di lubrificazione: | Lubrificazione automatica | dimensione: | 9500*3000*2500 mm |

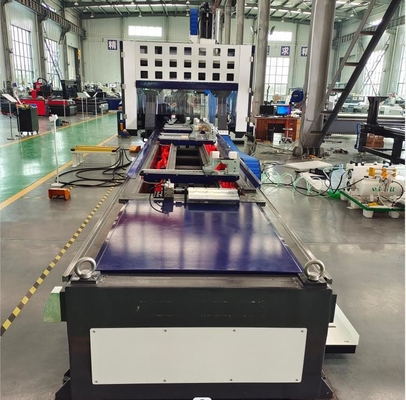

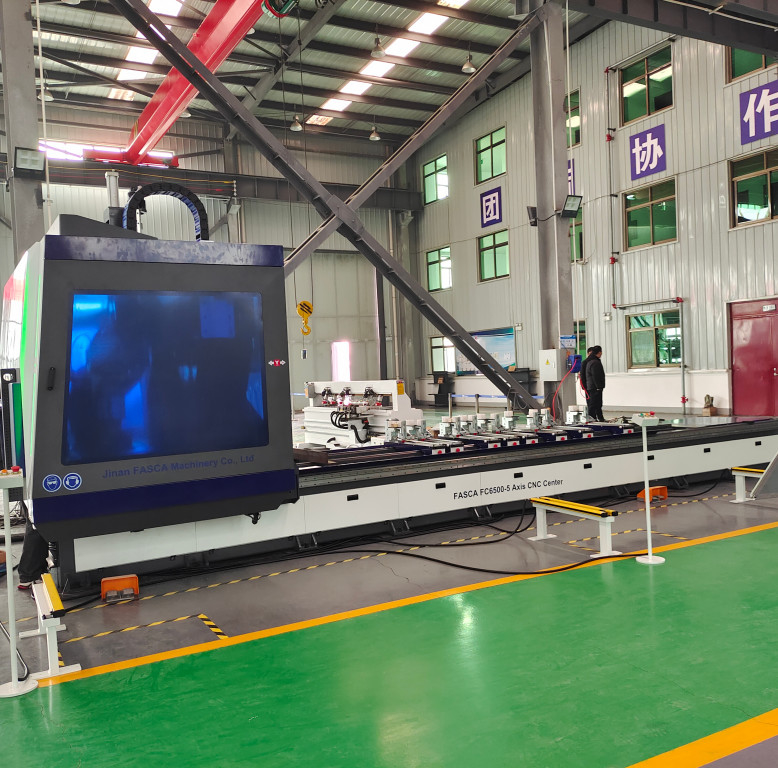

5 assi Centro di lavorazione per profili CNC che lavora su assi X-Y-Z-A-C in modo indipendente.
Grazie alla centralina CNC è possibile effettuare qualsiasi operazione di percorso, perforazione, fresatura, incisione e taglio sui pezzi di profilo in qualsiasi angolo e in qualsiasi posizione.
La macchina ha una dimensione standard di 6,5 metri e può essere personalizzata in base alle esigenze del cliente. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.
La testa rotante può inclinarsi nell'asse A di +/- 180 gradi e nell'asse C di +/- 320 gradi con il mandrino collegato a 12,0 kW 24.000 giri al minuto con portautensili HSK-F63.
La macchina è dotata di un distributore di 12 posizioni e di un distributore per il taglio e la taglio.
È inoltre possibile eseguire le operazioni di routing e le operazioni di taglio in diverse angolazioni su questa macchina.
1. Feature
1Utilizzato per la fabbricazione di stampi, per il trasporto marittimo, per il traffico ferroviario, per la lavorazione di parti di strutture in alluminio per veicoli, per l'industria fotovoltaica, per la fabbricazione di porte per finestre e per la fabbricazione di pareti a tenda.È anche la macchina ideale per adattarsi per la lavorazione ad alta precisione, parti complicate e stampi industria, progetto aerospaziale.
2. Adottare Itlay OSAI (5 assi) sistema di controllo CNC ((con funzione RTCP), utilizzare servo motor e servo driver importati per le parti in movimento, in modo da poter assicurarsi velocità di posizionamento veloce e funzionamento stabile.
3Il sistema CNC ha un'unità di archiviazione dei file, può memorizzare più di diecimila file di programmi diversi.
4. Adotta un sistema di controllo CNC avanzato, la macchina può soddisfare vari requisiti di lavorazione, come la fresatura per la perforazione, il tapping rigido e la segatura.
5.Five Axis spindle adopta Italia HITECO12KW funzione di cambio automatico degli utensili e allineamento degli utensili.Realizzazione di un processo multi-facettato e multi-angolo su tipi di profili in alluminio.Con la funzione di taglio può realizzare il taglio di precisione a multifaccettato e multi-angolo.
6. 12 magazzino a disco per utensili, rispondente al requisito di cambiamento rapido degli utensili in diverse posizioni di foratura di elaborazione dei profili.
7. Con funzione di raffreddamento a spruzzo, migliora la qualità della lavorazione della superficie del profilo e prolunga la vita dell'utensile.
8. può realizzare un modello di lavoro a due zone, vale a dire che una zona sta lavorando, allo stesso tempo un'altra zona è di carico / carico parti.
9Il telaio della macchina è stato trattato con saldatura complessiva e soddisfa lo standard di progettazione della fresatura CNC.la macchina complessiva è stata elaborata dal centro di lavorazione CNC dopo il trattamento termico. La struttura del portico della macchina adotta la saldatura complessiva. Ha i vantaggi di alta precisione, struttura stabile e elevazione lunga dell'utente ecc.
| Parametro del prodotto | |
| Rivista degli attrezzi | 12 fori di fresatura + lama di sega a tre pollici di 300 mm |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 6500*400*300 mm |
| Velocità massima | 24000/min |
| Lunghezza di lavorazione | 6500 mm |
| Larghezza di elaborazione | 400 mm |
| Altezza di lavorazione | 300 mm |
| Sistema di controllo | Italia OSAI OPEN controller intelligente a 5 assi con funzione RTCP |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 9500*3000*2500 mm |
| Peso | 7800 kg (più o meno) |
2- Dettagli.
1. Controller:
Italia OSAI Open Smart 5 Axis Controller + schermo LCD Con funzione RTCP
2. Spindle:
Italia HITECO KPX120 12KW Spindle elettrico Fabbricazione in cui il prodotto è utilizzato
3. rivista di attrezzi
4. lame da sega da 300 mm
5. Servomotore e trasmissione
3Altri prodotti
4. Mostra del laboratorio
5I nostri servizi
1.Se necessario ingegnere andare a formazione all'estero: Il cliente si permette il trasporto e alloggio, Ingegnere salario è 100USD/Giorno.
2.Fornire formazione gratuita quando si tratta di studio di fabbrica.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
6Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
7Qualche domanda?
1.Ci sono istruzioni per l'addestramento?
2- Quanto dura ilGaranzia?
3.Quali sono le funzioni?
4Può essere personalizzato secondo le mie esigenze?
5Di che marca sono gli accessori?
6Cos'è un centro di lavorazione alluminio a 5 assi?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
