Dettagli:
|
| Dimensione di lavoro: | X/Y/Z> 6500*400*300mm | Campo di rotazione dell'asse C: | ±90° |
|---|---|---|---|
| Capacità del magazzino degli attrezzi: | 12 | Potenza dello spinello: | 9 kW |
| Evidenziare: | Profili in PVC Centro di lavorazione CNC |
||

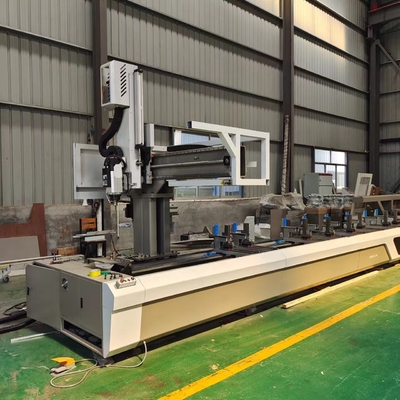

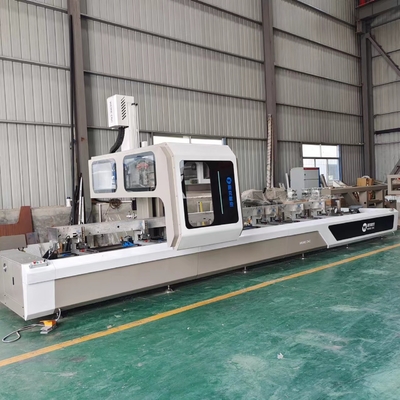

Il centro di lavorazione CNC a 4 assi,Si tratta di un centro di lavorazione Gantry Frame con motore di fresatura a 4 assi di 9 KW con torretta utensile di 12 posti.macinazione e segatura.
1Caratteristiche dell' attrezzatura
● La macchina può realizzare la fissaggio delle materie prime in una sola volta, e in base alle esigenze di lavorazione, può completare il taglio, la fresatura fine faccia tenone, fresatura chiave foro slot, running trough,foro di bilanciamento della pressione dell'aria, fori di installazione e altre lavorazioni multi-processo per soddisfare le esigenze dei clienti per porte, finestre, pareti tenda e stanze solari. , personalizzazione di profili di alluminio industriali. Per una varietà di alluminio, rame, PVC, profili industriali e altre parti complesse di lavorazione.
● La macchina è dotata di un sistema di controllo numerico industriale, di un software di editing CAD-CAM dedicato per la visualizzazione di modelli tridimensionali, di impostazione automatica degli utensili,che può ottimizzare il percorso di viaggio. Può completare la fresatura automatica continua di diverse specifiche e dimensioni di profili, con funzioni potenti.e possono essere equivalenti a porte nazionali e straniere, finestre e software per sistemi di pareti a tenda.
● È adatto per la lavorazione di parti complesse come vari tipi di alluminio, rame, PVC, profili industriali, pareti di cortina di edifici e sale solari.
● Si adotta la struttura di telaio a braccio singolo con trave mobile e colonna mobile, che rende l'operazione più stabile e migliora la rigidità di lavorazione della macchina utensile.
● Sono utilizzati servomotori, viti a sfera, guide lineari e cuscinetti di alta qualità per garantire che l'apparecchiatura abbia un'elevata precisione di lavorazione, alta stabilità e affidabilità.Il movimento di alimentazione è pre-allungato per garantire la stabilità della precisione di lavorazione.
| Parametro del prodotto | |
| Rivista degli attrezzi | 12 Fori di fresatura |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 6500*400*300 mm |
| Velocità massima | 24000/min |
| Lunghezza di lavorazione | 6500 mm |
| Larghezza di elaborazione | 400 mm |
| Altezza di lavorazione | 300 mm |
| Sistema di controllo | Germania HANS PA sistema CNC industriale è dotato di software di programmazione CAD-CAM professionale |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| Componenti elettrici | Contattore CA Schneider francese, valvola elettromagnetica Airtac di Taiwan |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 9500*2500*2800 mm |
| Peso | 4500 kg (più o meno) |
| Funzione della macchina |
Fine fresatura, buchi di blocco, slot per l'acqua, buchi di installazione... Cambi utensili automatici Impostazione automatica degli strumenti |
2- Dettagli meccanici e campioni di lavoro
1.Controller:
Germania HANS PA sistema CNC
Software di programmazione CAM speciale per l'area del profilo in alluminio
2.Spindle:
Italia La testa di fresatura rapida Olispeed è raffreddata ad aria, funziona con 9 kW 24.000 giri/min

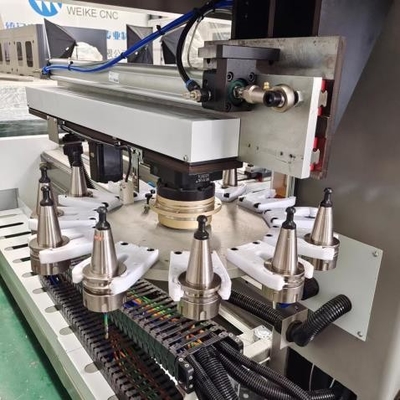

3.Rivista degli strumenti
Tenitore utensile ISO30 e ha 12 riviste per il cambio utensili
4.Clampe:
Le pinze progettate con brevetto autorizzato possono adattarsi a diversi profili di larghezza e altezza.
5- Campione di buchi dopo il lavoro.
3.Altri prodotti
4I nostri servizi
1- Fornire formazione gratuita quando si tratta di studio di fabbrica.
2. Se necessario ingegnere andare a formazione all'estero: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
5Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
6Qualche domanda?
1Perche'si chiama centro di lavorazione a 4 assi?Quali sono le funzioni?
2Quali sono i vantaggi di 4 assi su 3 assi?
3Ci sono istruzioni per l'addestramento?
4- Quanto dura ilGaranzia?
5. I 4 assi possono essere personalizzati secondo le mie esigenze?
6Di che marca sono gli accessori?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
