Dettagli:
|
| Rivista di utensili: | 6 utensili o 5 utensili + una lama da sega | Dimensione di lavoro: | 150*150mm |
|---|---|---|---|
| Potenza totale: | 11.5kw | Potenza dello spinello: | 9 kW |

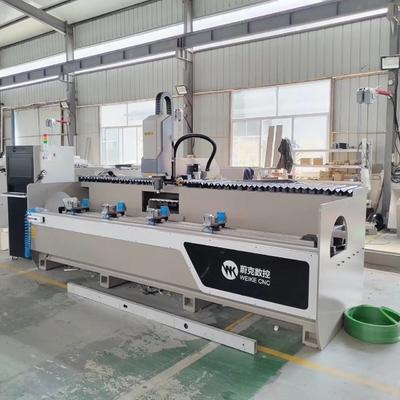

WSZH-CNC-3200 centro di lavorazione CNC a 3 assi con capacità che ogni centro di lavorazione per l'industria delle porte e delle finestre dovrebbe avere.Questa macchina è dotata di un tavolo rotante e di 6 robuste pinze per la movimentazione di profili in alluminio e PVC. Creato per soddisfare pienamente le esigenze dell'industria delle finestre e delle porte. Un spazio di lavoro di 130 x 150 mm consente di maneggiare profili fino a 3,2 metri. Il tavolo da lavoro può essere ruotato da +90° a -90°.Il cambio utensili centrale a 6 posizioni contiene sia tagliatori a disco che utensili. Interfaccia CNC è facile e intuitivo È un perfetto utensile per macchine CNC per i vetraristi desiderosi di rendere il loro lavoro più facile e più produttivo
1Caratteristiche dell' attrezzatura
1. Adatti per la perforazione, la fresatura, il collaudo, i fori rotondi, i fori a forma speciale, l'incisione in piano e l'elaborazione di altri profili in lega di alluminio;
2. Il sistema adotta il sistema CNC, dotato di software di programmazione CAD-CAM professionale, e i disegni CAD possono essere importati nel sistema in modo conveniente e facile;
3. viene adottato il mandrino italiano Olispeed da 9 kW, la velocità massima è di 24000 giri/min e l'effetto di tocco dell'encoder tedesco L+B di fascia alta è stabile, affidabile e sicuro;
4. L'asse X adotta un ingranaggio elicoidale ad alta precisione e un'azionamento a scaffale elicoidale, e l'asse Y e l'asse Z utilizzano un'azionamento a vite a sfera ad alta precisione, che garantisce una trasmissione stabile;
5. Converte e elabora automaticamente i codici G attraverso software di programmazione, semplice funzionamento e elevata efficienza di lavoro;
6. Un rivista utensile a 6 bit di tipo cassetto può essere personalizzato per aggiungere una lama di sega per la lavorazione della fresatura per ottenere una lavorazione continua ininterrotta;
7. il tavolo da lavoro è girato a 180°, -90° ¥0° ¥+90°, e il profilo può essere lavorato su tre lati con una sola pinzazione.la lavorazione a profondo foro può essere realizzata girando il tavolo da lavoro.
| Parametro del prodotto | |
| Rivista degli attrezzi | 6 Fresatura di perforazioni |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 3200*400*300 mm |
| Velocità massima | 24000/min |
| Velocità dell'asse X | 60 M/min |
| Velocità dell'asse Y | 40 M/min |
| Velocità dell'asse Z | 40 M/min |
| Sistema di controllo | Germania HANS PA sistema CNC industriale è dotato di software di programmazione CAD-CAM professionale |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| Componenti elettrici | Contattore CA Schneider francese, valvola elettromagnetica Airtac di Taiwan |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 4000*1600*2600 mm |
| Peso | 2100 kg (più o meno) |
| Funzione della macchina |
Fine fresatura, buchi di blocco, slot per l'acqua, buchi di installazione... Cambi utensili automatici Impostazione automatica degli strumenti |
2- Dettagli meccanici e campioni di lavoro

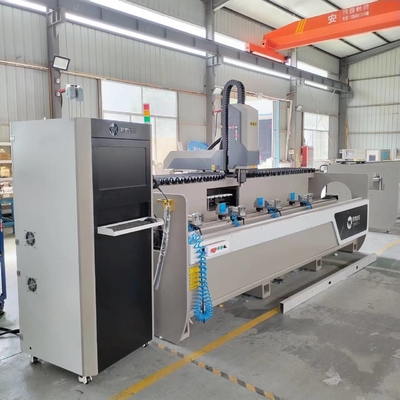

1. schermo dell'operatore LCD
Dispone di software CAM per la programmazione; ha la funzione di telecomando. Può connettersi con il software di porta finestra come Klaes ecc.
2Spindle:
9KW Italia Olispeed
3.Tavola da lavoro
Il tavolo da lavoro può essere ruotato a 180 gradi e una sola pinzazione può ottenere un'elevata efficienza di lavorazione su tre lati.

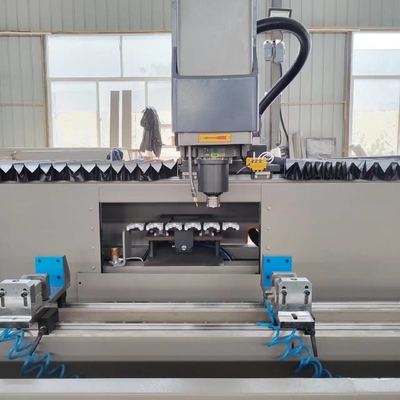

4- Rivista degli attrezzi
6 utensili, può essere sostituito automaticamente.
5.Dopo il campione di lavoro
3.Altri prodotti
4I nostri servizi
1- Fornire formazione gratuita quando si tratta di studio di fabbrica.
2. Se necessario ingegnere andare a formazione all'estero: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
5Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
6Qualche domanda?
1Perche'si chiama centro di lavorazione a tre assi?Quali sono le funzioni?
2Quali sono i vantaggi di 3 assi?
3Ci sono istruzioni per l'addestramento?
4- Quanto dura ilGaranzia?
5Può essere personalizzato secondo le mie esigenze?
6Di che marca sono gli accessori?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
