Dettagli:
|
| Dimensione di lavoro: | X/Y/Z> 6500*400*300mm | Sistema di lubrificazione: | Pompa di lubrificazione automatica |
|---|---|---|---|
| Rivista degli attrezzi: | 12 Fori di fresatura | Legno di sega: | 300 mm |
| Evidenziare: | Centrale di lavorazione CNC a 4 assi in alluminio |
||

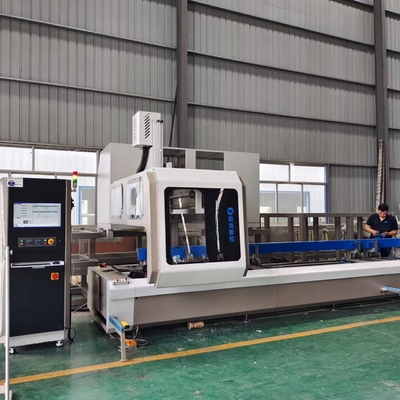

WSJ4-CNC-6500 centro di lavorazione CNC a 4 assi può essere configurato 9kw elettro-virgola, 12 riviste di strumenti e sistema di posizionamento automatico di pinza.leghe leggere, estrusioni e acciai leggeriÈ la soluzione perfetta per la produzione di pareti a tenda, pareti di finestre e altre complesse lavorazioni di estrusione dell'alluminio.
Due zone di lavorazione possono essere utilizzate indipendentemente, in modo che i tempi di carico/scarico siano mascherati e la lunghezza di lavorazione sia utilizzata in modo efficiente.
1Caratteristiche dell' attrezzatura
1. Centro di lavorazione CNC a fusione verticale a base di grattaforma;
2Il sistema di azionamento degli assi è costituito da un servo controller e da un servomotore a corrente continua senza spazzole.
3. le barre di pinza del pezzo di lavoro scivolano su rotaie lineari di precisione;
4L'area di lavoro può essere suddivisa in due zone in modo che possano essere utilizzate due postazioni di lavoro separate;
5. con il taglia-dischi è possibile effettuare operazioni di fresatura di fine su entrambe le estremità del pezzo;
6Il magazzino degli utensili è montato sulla trave mobile verticale e viaggia con essa.
| Parametro del prodotto | |
| Rivista degli attrezzi | 12 Fori di fresatura |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 6500*400*300 mm |
| Velocità massima | 24000/min |
| Lunghezza di lavorazione | 6500 mm |
| Larghezza di elaborazione | 400 mm |
| Altezza di lavorazione | 300 mm |
| Sistema di controllo | Germania HANS PA sistema CNC industriale è dotato di software di programmazione CAD-CAM professionale |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| Componenti elettrici | Contattore CA Schneider francese, valvola elettromagnetica Airtac di Taiwan |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 9500*2500*2800 mm |
| Peso | 4500 kg (più o meno) |
| Funzione della macchina |
Fine fresatura, buchi di blocco, slot per l'acqua, buchi di installazione... Cambi utensili automatici Impostazione automatica degli strumenti |
2- Dettagli meccanici e campioni di lavoro
1.Controller:
Germania HANS PA sistema CNC
Software di programmazione CAM speciale per l'area del profilo in alluminio
2.Spindle:
Italia La testa di fresatura rapida Olispeed è raffreddata ad aria, funziona con 9 kW 24.000 giri/min
3.Rivista degli strumenti
Tenitore utensile ISO30 e ha 12 riviste per il cambio utensili

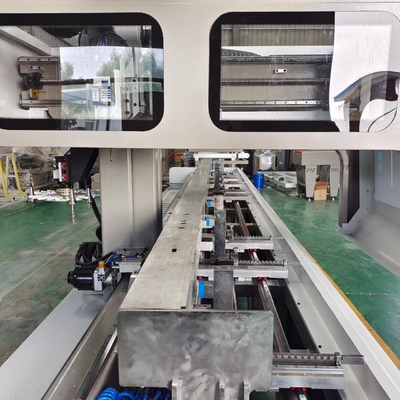

4.Clampe:
Le pinze progettate con brevetto autorizzato possono adattarsi a diversi profili di larghezza e altezza.

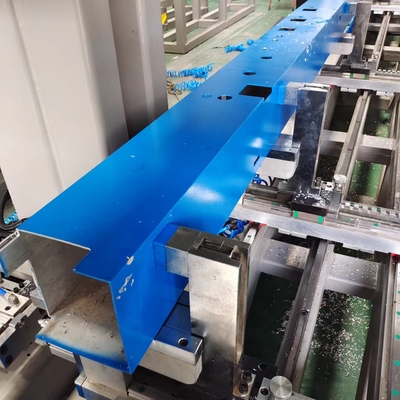

5- Campione di buchi dopo il lavoro.
3.Altri prodotti
4I nostri servizi
1- Fornire formazione gratuita quando si tratta di studio di fabbrica.
2. Se necessario ingegnere andare a formazione all'estero: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
5Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
6Qualche domanda?
1Perche'si chiama centro di lavorazione a 4 assi?Quali sono le funzioni?
2Quali sono i vantaggi di 4 assi su 3 assi?
3Ci sono istruzioni per l'addestramento?
4- Quanto dura ilGaranzia?
5. I 4 assi possono essere personalizzati secondo le mie esigenze?
6Di che marca sono gli accessori?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
