Dettagli:
|
| Rivista di utensili: | 6 utensili o 5 utensili + una lama da sega | Foro conico del mandrino: | ISO-30 |
|---|---|---|---|
| Dimensione di lavoro: | 150*150mm | Durata di lavoro: | 3200 mm |

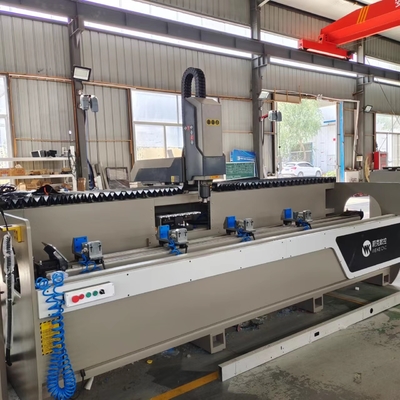

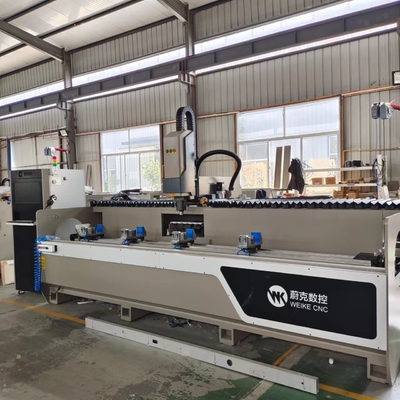

WSZH-CNC-3200 centro di lavorazione CNC a 3 assi con capacità che ogni centro di lavorazione per l'industria delle porte e delle finestre dovrebbe avere.Questa macchina è dotata di un tavolo rotante e di 6 robuste pinze per la movimentazione di profili in alluminio e PVC. Creato per soddisfare pienamente le esigenze dell'industria delle finestre e delle porte. Un'area di lavoro di 150 * 150 mm consente la movimentazione di profili fino a 3,2 metri. Il tavolo da lavoro può essere ruotato da +90° a -90°.Il cambio utensili centrale a 6 posizioni contiene sia tagliatori a disco che utensili. Interfaccia CNC è facile e intuitivo È un perfetto utensile per macchine CNC per i vetraristi desiderosi di rendere il loro lavoro più facile e più produttivo
1Caratteristiche dell' attrezzatura
1. È adatto per la lavorazione di profili industriali in lega di alluminio, fori rotondi, fori di slot, fori per chiavi, fori a forma speciale, ecc. di profili in lega di alluminio per porte e finestre e pareti a tenda,nonché la fresatura, scampificazione, incisione in piano, tappatura e altri processi di profili in alluminio.
2Il mandrino adotta il mandrino elettrico raffreddato ad aria importato dall'Italia, con una potenza di 9 kW e una velocità massima di 24000 giri/min.L'effetto di scarico dell'encoder di fascia alta tedesco L+B è stabile e affidabile, con buona sicurezza, alta affidabilità, alta velocità di fresatura, elevata efficienza di produzione e elevata efficienza di lavorazione.
3Il sistema CNC industriale tedesco PA è dotato di software di programmazione CAD-CAM professionale e i disegni CAD possono essere importati nel sistema in modo conveniente e conveniente.
4. Il servomotore di azionamento adotta il servomotore del marchio giapponese YASIKAWA (Yaskawa), che è garantito essere originale, con alta velocità, posizionamento preciso, regolazione autoadattabile della rigidità della fusoliera,e basso rumore.
5. il tavolo da lavoro è ruotato a 180°, -90° ¥0° ¥+90°, e il profilo può essere lavorato su tre lati con una sola pinzazione.la lavorazione a profondo foro può essere realizzata girando il tavolo da lavoro, che migliora l'efficienza, buona qualità.
6L'unità di lubrificazione adotta un sistema di lubrificazione automatico, che viene lubrificato in tempo preciso e mantiene efficacemente la lubrificazione delle parti dell'apparecchiatura in funzionamento stabile.
| Parametro del prodotto | |
| Rivista degli attrezzi | 6 Fresatura di perforazioni |
| Struttura della tabella | Carrozzeria di macchine saldate per lavori pesanti con attrezzatura di fissaggio speciale per fissaggio di profili in alluminio |
| Dimensione di lavoro | X/Y/Z> 3200*400*300 mm |
| Velocità massima | 24000/min |
| Velocità dell'asse X | 60 M/min |
| Velocità dell'asse Y | 40 M/min |
| Velocità dell'asse Z | 40 M/min |
| Sistema di controllo | Germania HANS PA sistema CNC industriale è dotato di software di programmazione CAD-CAM professionale |
| Sistema di lubrificazione | Pompa di lubrificazione automatica |
| Impostazione dello strumento | Impostazione automatica degli utensili |
| Componenti elettrici | Contattore CA Schneider francese, valvola elettromagnetica Airtac di Taiwan |
| tensione di funzionamento | 380V 3Ph 50Hz |
| Dimensione | 4000*1600*2600 mm |
| Peso | 2100 kg (più o meno) |
| Funzione della macchina |
Fine fresatura, buchi di blocco, slot per l'acqua, buchi di installazione... Cambi utensili automatici Impostazione automatica degli strumenti |
2- Dettagli meccanici e campioni di lavoro
1. schermo dell'operatore LCD
Dispone di software CAM per la programmazione; ha la funzione di telecomando. Può connettersi con il software di porta finestra come Klaes ecc.

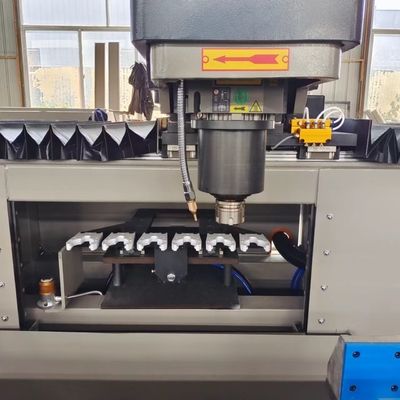

2Spindle:
9KW Italia Olispeed
3.Tavola da lavoro
Il tavolo da lavoro può essere ruotato a 180 gradi e una sola pinzazione può ottenere un'elevata efficienza di lavorazione su tre lati.
4- Rivista degli attrezzi
6 utensili, può essere sostituito automaticamente.
5.Dopo il campione di lavoro
3.Altri prodotti
4I nostri servizi
1- Fornire formazione gratuita quando si tratta di studio di fabbrica.
2. Se necessario ingegnere andare a formazione all'estero: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno.
A causa di Covid-19, forniamo:
1. Prima della consegna: manuale di funzionamento della macchina, manuale utente del software di programmazione e video in inglese.
2Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere.
3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
Verrà fornito un manuale di funzionamento della macchina
Verrà fornito un video di funzionamento della macchina
5Dettagli dell'imballaggio
1Dentro c'e' una pellicola di plastica.
2Sotto l'attrezzatura è fissato il vassoio di ferro, o scegliere imballaggio scatola di legno
3. Può anche essere basato sulle esigenze del cliente per l' imballaggio QingDao Port
6Qualche domanda?
1Perche'si chiama centro di lavorazione a tre assi?Quali sono le funzioni?
2Quali sono i vantaggi di 3 assi?
3Ci sono istruzioni per l'addestramento?
4- Quanto dura ilGaranzia?
5Può essere personalizzato secondo le mie esigenze?
6Di che marca sono gli accessori?
Se avete queste domande, potete contattarmi per ulteriori dettagli.
