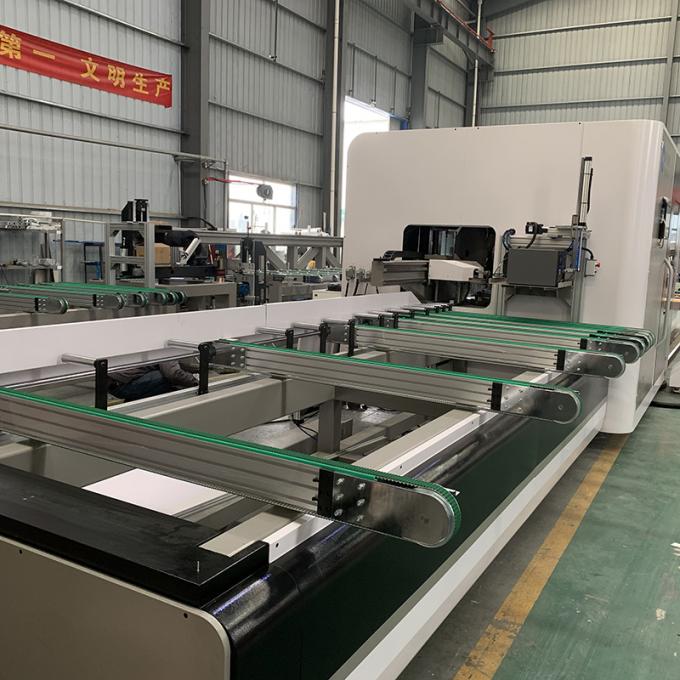

Centrale di fresatura per taglio e perforazione di profili di alluminio

1.Caratteristica:

1Questa linea di produzione si occupa principalmente di taglio, perforazione e fresatura di profili di porte e finestre di alluminio di ponte rotto e di alcuni profili di alluminio industriale.La linea di produzione esegue prima la perforazione e la fresatura di fori e scanalature sulle quattro superfici del profilo, nonché lavorazione di incisione, e poi taglia il profilo ad angoli di ± 45 ° e 90 °.

2Questa linea di produzione realizza la lavorazione di fori di iniezione, fori di perni, fori di drenaggio (fori di drenaggio nascosti), guardie d'angolo, fori di maniglia, scatole di serratura, fori del corpo della serratura della porta, fori di installazione,e taglio dei profili per i profili delle porte e delle finestre del sistema in un unico processo di carico.

3. 22 asse veloce multicanale multicanale di elaborazione di collegamento: l'unità di taglio laser indipendente di perforazione e fresatura realizza il disegno della linea di perforazione e fresatura laser posteriore,e l'unità di perforazione e fresatura del taglio di fresatura a fusione indipendente realizza il disegno della linea laser anteriore e sei stazioni di perforazione rapida e fresaturaL'unità di fusione elettrica è completamente servo controllata per ottenere la lavorazione a quattro lati dei profili,e è abbinato a un foraggio e fresatura a fusione inclinata personalizzato per completare rapidamente il foraggio e la fresatura di vari fori e scanalature.

4L'unità di taglio a motore a fusione di alta precisione può tagliare profili in alluminio per porte e finestre in qualsiasi combinazione di angoli che vanno da 40° a 140°, con elevata efficienza.Il materiale della coda è trattato con un allineamento della testa a 90 gradi, e la lama di sega evita il taglio posteriore per evitare che il taglio posteriore spazzi il materiale.

5Supporto alla lavorazione a serie o alla lavorazione mista di vari profili di porte e finestre (cornici, fasce, mullioni e fasce di schermo).

6La linea di produzione supporta l'integrazione dei dati con il software di progettazione di porte e finestre per ottenere una produzione intelligente e connessa.

7. dotata di una stampante di codici a barre, l'identificazione del materiale viene automaticamente incollata sulla superficie del profilo in tempo reale,ottenere l'identificazione delle informazioni sui processi e facilitare la gestione dei materiali e la connessione con il software di gestione ERP aziendale.

8Equipaggiato con un dispositivo di estrazione dei rifiuti, elimina l'accumulo di rifiuti che causano inquinamento sul sito e migliora l'ambiente di produzione.

2.Parametro:

Specificità di potenza: 380V/50HZ a quattro fili trifase

Potenza totale: 47 kW

Aria compressa: 0,6-1,3 MPa

Angolo di taglio: 40 ° -140 °

Distanza di lunghezza di lavorazione: 200 mm a 90 ° (240 mm a 45 °) -6800 mm

Larghezza di taglio e fresatura: 150 mm

Altezza di taglio e fresatura: 150 mm

Fusolio di segatura: 4KW (2860 r/min)

Spindle di perforazione e fresatura: 5 × 3,7KW+1 × 4,5KW

Accuratezza della lunghezza: 0,2 mm

velocità di alimentazione: 0-200 mm/min

Velocità di alimentazione della lama della sega: 0-15 m/min

lunghezza di formazione della lana di profilo: 1000 mm-6800 mm

Velocità di fresatura: 0-1500 mm/min

Fregiatura laser X gamma di lavorazione: 0-350 mm

Fresatura a fusione X intervallo di lavorazione: 0-350 mm

Velocità di taglio laser: 8000 mm/min

Specificità della lama di sega: Φ 550mmx4.4x3.6x30x140T

Consumo di gas: 130L/min

Dimensioni: 16500 (lunghezza) x3000 (larghezza) x2600 (altezza) mm

Peso totale della macchina: 8000 kg

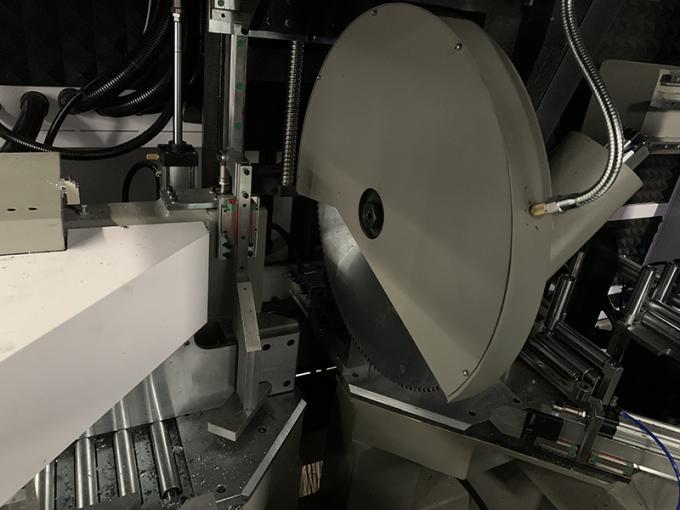

Lunga durata di lavorazione lame da sega in lega dura

Il fuso e la lama di sega di alta precisione garantiscono la qualità del taglio e possono raggiungere qualsiasi angolo di taglio di 40° -140°.

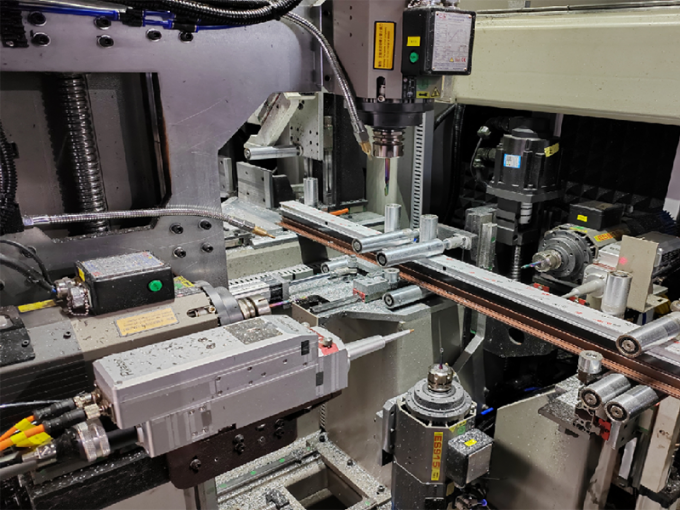

Unità a mandrino per trivellazione e fresatura a 4 stazioni

In una sola operazione possono essere lavorate varie aperture nei profili delle porte e delle finestre, compresi i fori adesivi, i fori per chiodi, i fori di drenaggio, i fori per manicotti, le scatole di blocco, i fori per il corpo della serratura della porta,e fori di installazione.

Sistema di alimentazione CNC

I sistemi di alimentazione e scarico sono completamente servo controllati, veloci e precisi.

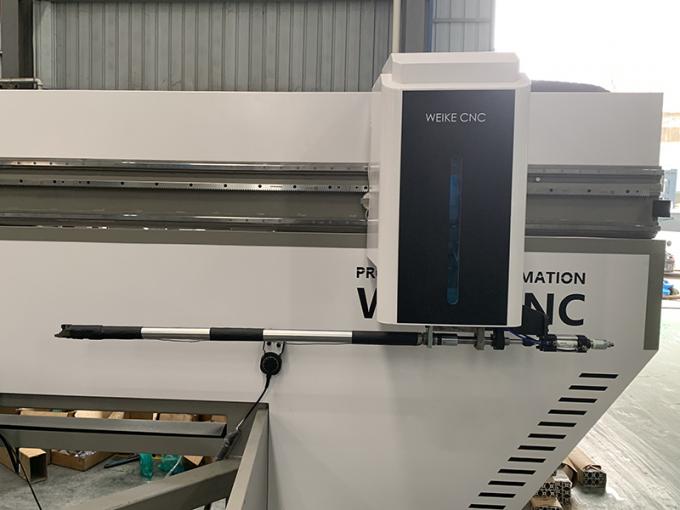

Sistema di serraggio intelligente

Il braccio robotico può afferrare saldamente i profili da qualsiasi angolo da 0 a 360 gradi, soddisfacendo i requisiti di fissaggio e alimentazione di vari profili.

4. Fornire servizi:

1- Fornire formazione gratuita quando si arriva a studio di fabbrica

2- Se necessario ingegnere andare all'estero formazione: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno

3. Prima della consegna: manuale di funzionamento della macchina, manuale dell'utente del software di programmazione e video in cinese e inglese

4. Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere (può parlare inglese)

5. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
