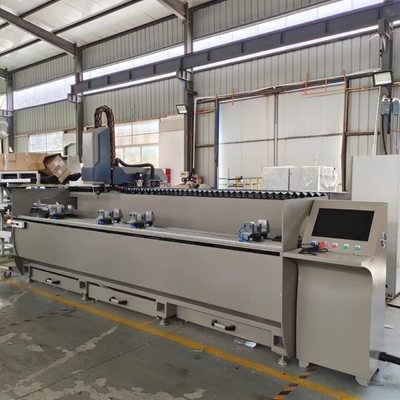

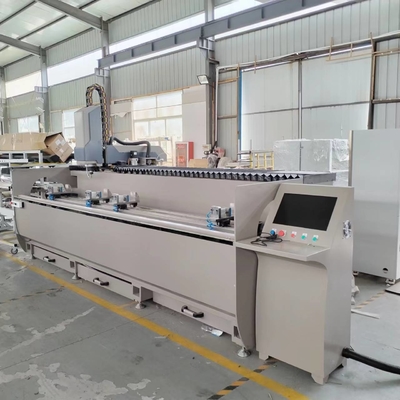

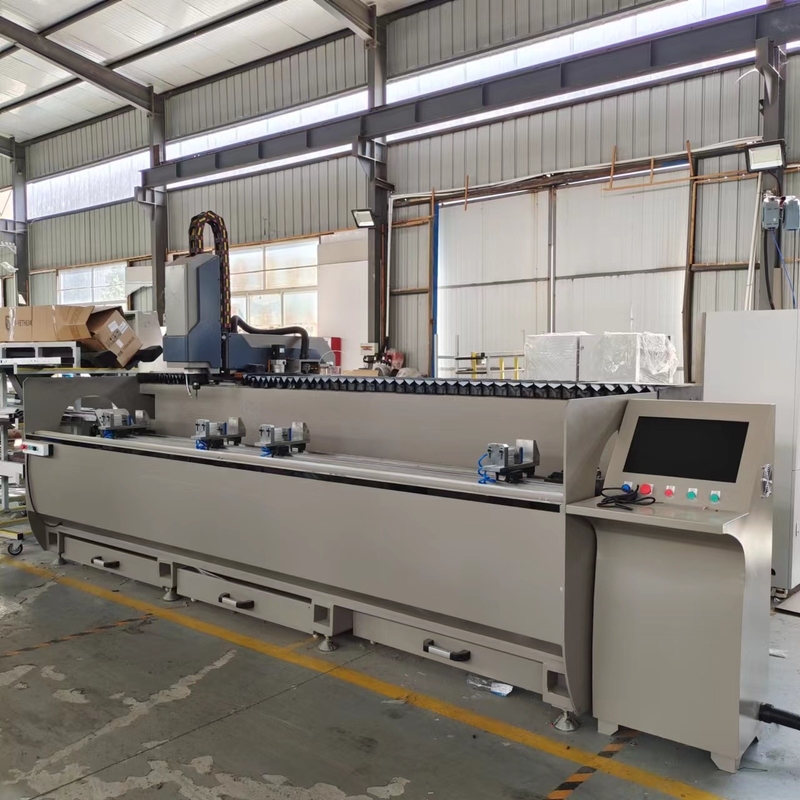

3+1 asse CNC per la trivellazione fresatura macchina 3,2m di alluminio automatico per la trivellazione CNC

Profil di alluminio 3 asse CNC per la trivellazione

Lunghezza di alluminio adatta: entro 3200 mm

Funzione: Perforazione di fori di fresatura su materiale in alluminio

Serie WSZ-CNCè un centro di lavorazione completamente automatizzato con 3 assi di interpolazione per la lavorazione

di profili in alluminio con sezione trasversale di 130×150 mm (se la tavola di lavoro non deve ruotare, la sezione sarà grande)

Un elettrospindolo raffreddato ad acqua da 6 kW consente la produzione di elementi lavorati e fresati su misura

I punti salienti

• lavorazione a pendolare a più pezzi (due spazi operativi, quattro pezzi)

• zona di lavoro X assi fino a 6000 millimetri (Optiom: opterà per 5500mm 3000mm 3200mm ecc.)

1. Caratteristica principale

● È adatto per la lavorazione di fori sferici, fori di slot, fori per chiavi, fori speciali di profili industriali in lega di alluminio, porte e finestre,Profili in lega di alluminio per pareti a tenda, e per la fresatura del profilo di alluminio, la cammaratura, l'incisione di aeromobili e altri processi.

● L'albero principale utilizza un albero principale elettrico raffreddato ad aria con una potenza di 6 kW e una velocità di rotazione da 6000 a 18000 giri al minuto.

● Il sistema di controllo è dotato di una libreria grafica professionale e di una libreria di profili, che è facile da usare ed efficiente.

● Il tavolo da lavoro è ruotato a 180°, -90°~0°~+90°, il profilo può essere lavorato su tre lati contemporaneamente. lavorazione profonda attraverso fori (fori a forma), la lavorazione a profondo foro può essere realizzata girando il tavolo da lavoro per migliorare l'efficienza e la buona qualità. .

● Il sistema automatico di alimentazione dell'olio di mercurio e il sistema di raffreddamento a spruzzo dispositivo.

● Le parti principali della macchina utensile sono di struttura in acciaio, tutte sottoposte ad invecchiamento da vibrazioni e trattamento di riduzione dello stress per garantire un funzionamento stabile

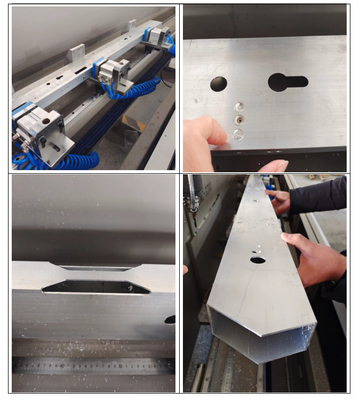

2.Campioni Fori dopo lavoro:

Fori rotondi, fori a chiave, fori a chiave, fori per acqua, fori quadrati, di forma speciale

per la fabbricazione di apparecchi per la produzione di prodotti della voce 8528

Fresatura di fori di tutti i tipi su profili di alluminio

3. Parametro

● Asse X Viaggio: 3200 mm● Dimensione complessiva: 4000*2000*2600 mm

●Asse Y Viaggio: 400 mm● Asse Y/Z Velocità: 40M/min

● Asse X Velocità: 60M/min●Asse Y Viaggio: 400 mm

●Viaggio dell'asse Z: 300 mm

4. Dettagli della macchina

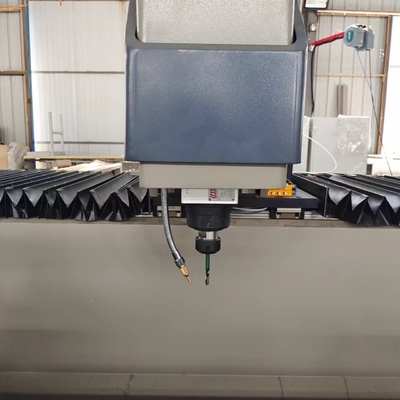

4.1 Fuso principale: fuso elettrico da 6 kW

4.2Fabbricazione (clamp)

4.3 Pannello di controllo

4. Fornire servizi:

1- Fornire formazione gratuita quando si arriva a studio di fabbrica

2- Se necessario ingegnere andare all'estero formazione: Cliente permettere il trasporto e alloggio, Ingegnere stipendio è di 100USD / giorno

A causa di Covid-19, possiamo anche fornire:

1. Prima della consegna: manuale di funzionamento della macchina, manuale dell'utente del software di programmazione e video in cinese e inglese

2. Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere (può parlare inglese)

3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
