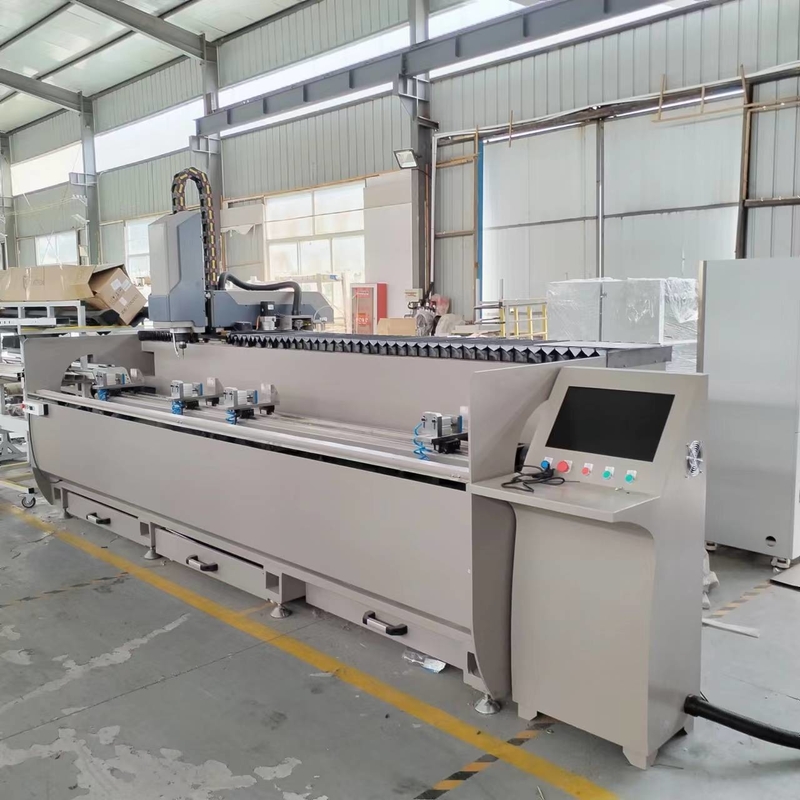

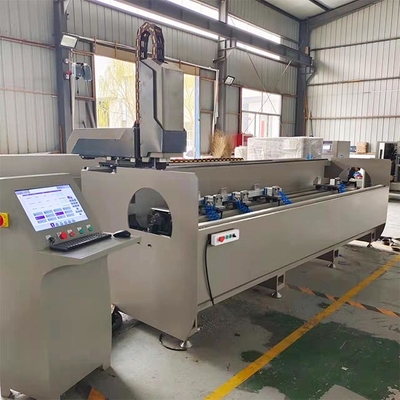

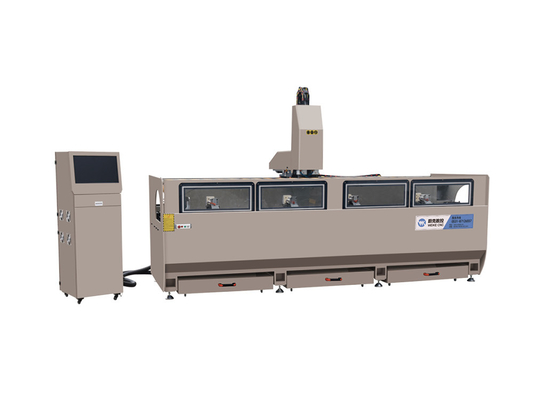

Centrale di lavorazione CNC a 3 assi 3000 mm Macchina di trivellazione CNC in alluminio

Profil di alluminio 3 + 1 assi CNC fresatrice

Centrale di lavorazione a tre assi controllata con rotazione pneumatica del tavolo di lavoro a 0°/90°/180°

Sono disponibili numerose opzioni di configurazione (cambiamento automatico degli utensili, tocco rigido, rotazione regolabile del tavolo da lavoro a angoli intermedi,L'alluminio è una soluzione scalabile per molte esigenze diverse..

Il centro di lavorazione della serie WSZ con 3 assi controllati e rotazione pneumatica del tavolo è stato progettato per eseguire operazioni di perforazione e fresatura su profili di alluminio o acciaio.Equipaggiato di serie con lubrificazione minima, doppio arresto, ripostiglio utensile a 6 posizioni manuali e mandrino con accoppiamento utensile a rilascio rapido.

1. Questa macchina di fresatura per trivellazione CNC caratteristica principale

● È adatto per la lavorazione di fori rotondi, fori di slot, fori per chiavi, fori di forma speciale di materiali industrialiprofili, porte e finestre in lega di alluminio, profili in lega di alluminio per pareti a tenda e fresatura di profili in alluminio, la carenatura, l'incisione in piano e altri processi.

● L'albero principale adotta un albero principale elettrico raffreddato ad aria con una potenza di 6 kW e una velocità di rotazione di 6000 a 18000 giri/min. Ha un'elevata precisione, una buona sicurezza e un'elevata affidabilità.

● Il sistema di controllo è dotato di una libreria grafica professionale e di una libreria di profili, che è facile da usare e efficiente.

● Il tavolo da lavoro viene ruotato a 180°, -90°~0°~+90°, il profilo viene lavorato su 3 lati contemporaneamente.la lavorazione a profondo foro può essere realizzata girando il tavolo da lavoro per aumentare la potenza e la qualità intelligente. .

● il sistema automatico di alimentazione dell'olio di mercurio è adottato, e anche il taglio adotta un dispositivo di raffreddamento a spruzzo controllato dal sistema.

● la maggior parte degli elementi della macchina sono fabbricati con struttura in acciaio, tutti sottoposti a trattamento di invecchiamento da vibrazione e di riduzione dello stress per garantire un funzionamento stabile

2.Campioni Fori dopo lavoro:

Fori rotondi, fori a fessura, fori a chiave, fori per acqua, fori quadrati, fori di forma speciale

per finestre e porte, profili in lega di facciata

Fresatura di tutti i tipi di fori nei profili di alluminio

3. Parametro

● Asse X Velocità: 60M/min

● Asse Y/Z Velocità: 40M/min

● Dimensione complessiva: 4000*2000*2600 mm

● Asse X Viaggio: 3200 mm

●Asse Y Viaggio: 400 mm

●Viaggio dell'asse Z: 300 mm

4. Dettagli della macchina

4.1 Fuso principale: fuso elettrico da 6 kW

4.2Fabbricazione (clamp)

4.3 Pannello di controllo

4. Fornire servizi:

1Fornire formazione gratuita quando si viene a studio di fabbrica
2Se hai bisogno di un ingegnere, vai a un corso di formazione all'estero: il cliente paga il trasporto e l'alloggio, lo stipendio dell'ingegnere è di $ 100 / giorno

A causa di Covid-19, possiamo anche fornire:

1. Prima della consegna: manuale di funzionamento della macchina, manuale dell'utente del software di programmazione e video in cinese e inglese

2. Prima della consegna: formazione video online faccia a faccia tra il vostro operatore e il nostro ingegnere (può parlare inglese)

3. Dopo la consegna: video guild vi mostrerà come installare e regolare la macchina. Inoltre possiamo controllare online la macchina per mostrarvi come lavorare.
